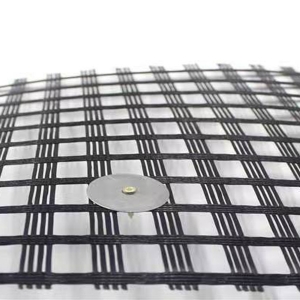

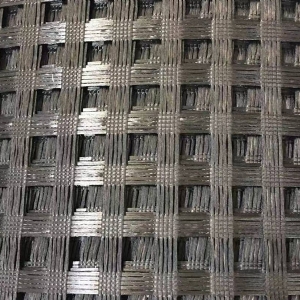

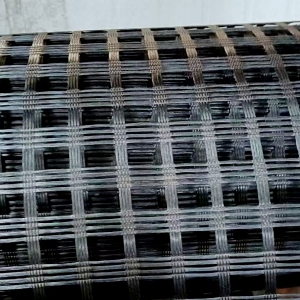

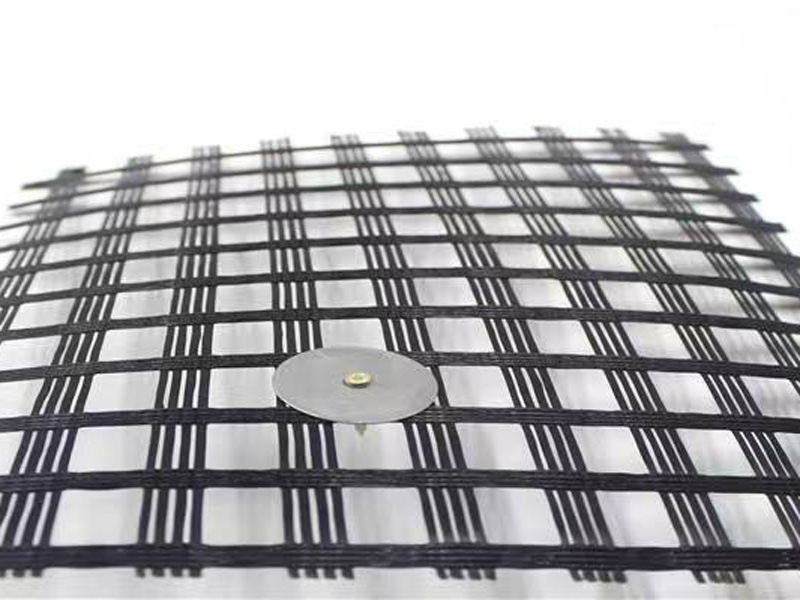

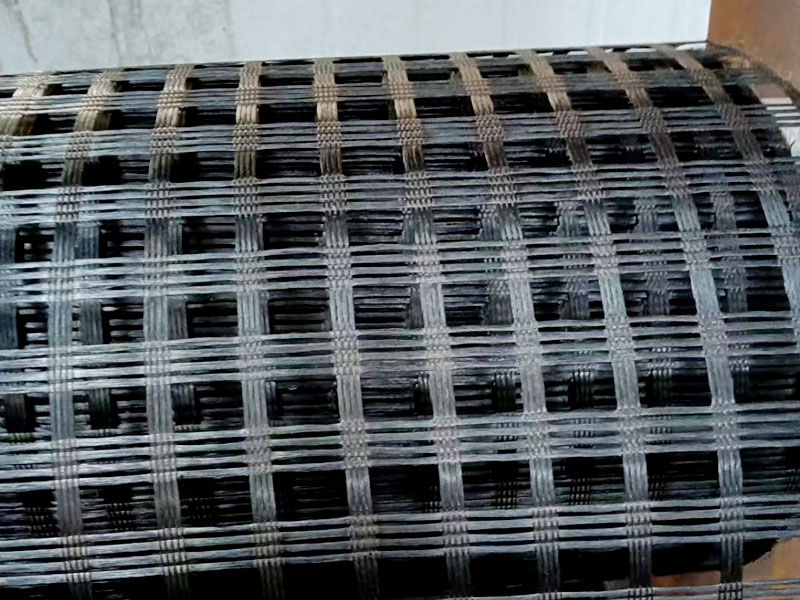

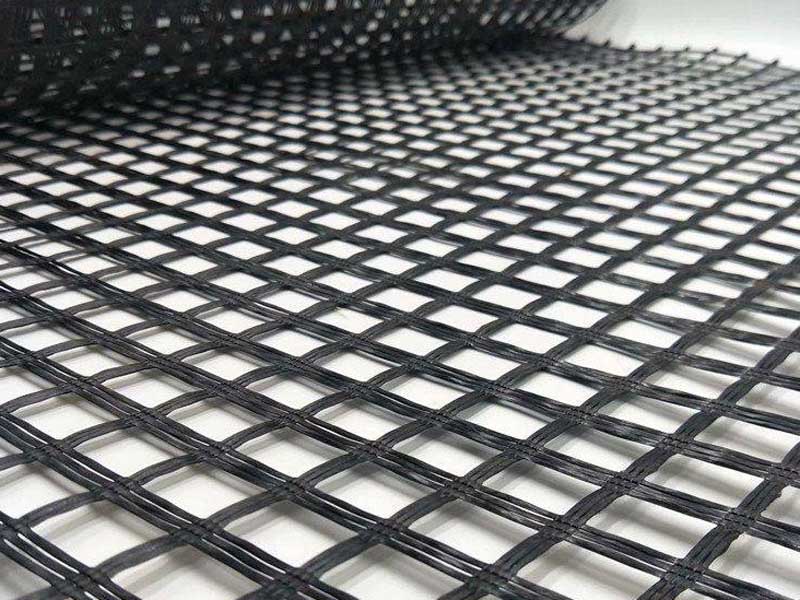

玻纖土工格柵

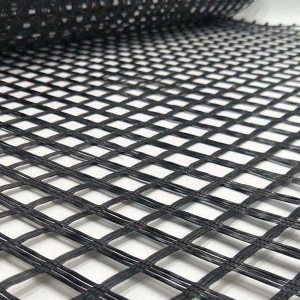

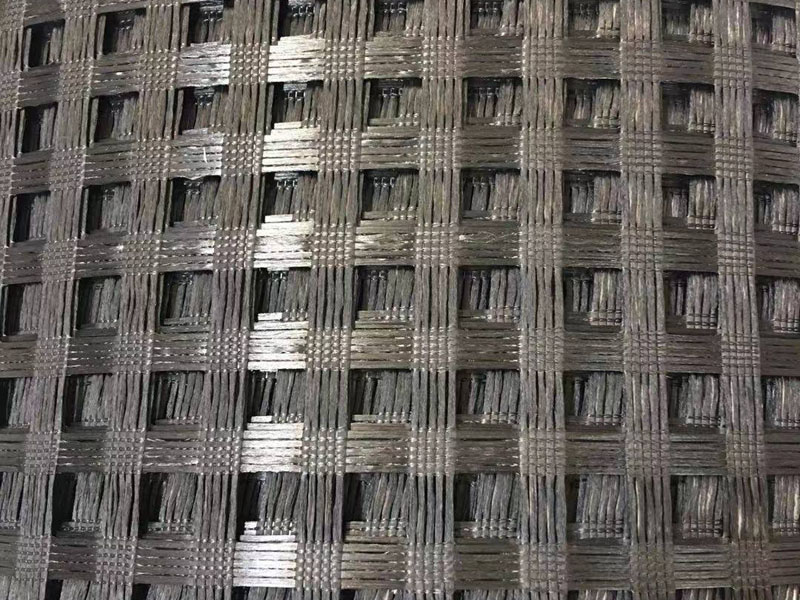

玻璃纖維土工格柵以玻璃纖維無堿無捻粗紗為主要原料，采用一定的編織工藝制成的網狀結構材料，為保護玻璃纖維和提高整體使用性能，經過特殊的涂復處理工藝而形成新型優良的土工基材。

產品簡介

玻璃纖維的主要成份是：氧化硅、是無機材料，其理化性能穩定，并具有強度大、模量高，很高的耐磨性和優異的耐寒性，無長期蠕變；熱穩定性好；網狀結構使集料嵌鎖和限制；提高瀝青混合料的承重能力。因表面涂有特殊的改性瀝青使其具有兩重的復合性能，既有玻璃纖維的優異性又有與瀝青混合料的相容性，較大地提高了土工格柵的耐磨性及抗剪切能力。

特性

（1）高抗拉強度、低延伸率——玻纖土工格柵是以玻璃纖維為原料，具有很高的抗變形能力，斷裂延伸率小于百分之三。

（2）無長期蠕變——作為增強材料，具備在長期荷載的情況下抵抗變形的能力即抗蠕變性是重要的，玻璃纖維不會發生蠕變，這保證產品能夠長期保持性能。

（3）熱穩定性——玻璃纖維的熔化溫度在1000℃以上，這確保了玻纖土工格柵在攤鋪?zhàn)鳂I(yè)中承受熱的穩定性。

（4）與瀝青混合的相容性——玻纖土工格柵在后處理工藝中涂覆的材料是針對瀝青混合料設計的，每根纖維都被充分涂覆，與瀝青具有很高的相容性，從而確保了玻纖土工格柵在瀝青層中不會與瀝青混合料產生隔離，而是牢固的結合在一起。

（5）物理化學穩定性——經過特殊后處理劑進行涂覆處理，玻纖土工格柵能夠抵抗各類物理磨損和化學侵蝕，還能抵御生物侵蝕和氣候變化，保證其性能不受影響。

（6）集料嵌鎖和限制——由于玻纖土工格柵是網狀結構，瀝青混凝土中的集料可以貫穿其中，這樣就形成了機械嵌鎖。這種限制阻礙了集料的運動，使瀝青混合料在受荷載的情況下能夠達到更好的壓實狀態，更高的承重能力，更好的荷載傳遞性能及較小的變形。

應用指南

1.在與未增強的瀝青層厚度相同的情況下，使用該材料增強的公路的疲勞壽命的延長系數是4-7年。

2.在整個瀝青混凝土公路是建在相當薄弱的下層基礎上時，用一層土工格柵能節約50-100mm厚的高質量瀝青混凝土。

3.能有效地控制、延緩及阻止由低溫引起的開裂及由基礎層裂縫引起的反射裂縫的發生。有效地用玻璃纖維土工格柵增強材料增強瀝青混凝土的較小厚度是40mm，土工格柵應放在該層瀝青混凝土的底部。

4.使用玻璃纖維土工格柵增加的瀝青路面可減少車轍百分之五十以上。

5.在維修系統中在原有嚴重開裂的瀝青混凝土路面中鋪瀝青混凝土層。在剛性混凝土路面加鋪瀝青混凝土層：在半剛性基礎層上面加鋪瀝青混凝土層。以上三種路面加鋪層采用玻璃纖維土工格柵增強瀝青混凝土，可有效阻止及延緩反射裂縫的產生，快速地吸收和擴散由重力所引起的應力、降低工程造價，延長用壽命，降低維護費用。

6.40mm厚玻璃纖維土工格柵增強瀝青混凝土面層的強度相當于不用玻璃纖維土工格柵增強瀝青混凝土面層100mm-175mm（4-7英寸）厚的強度。

施工工藝

（1）首先放出路基邊坡線，為了保證路基寬度，每側各加寬0.5m，把晾曬好的基底土進行整平后用25T振動壓路機靜壓兩遍，再用50T震壓四遍，不平整的地方人工配合整平。

（2）鋪墊0.3m厚的中（粗）砂，人工配合機械整平后，25T的振動壓路機靜壓兩遍。

（3）鋪設土工格柵，土工格柵鋪設時底面應平整、密實，一般應平鋪，拉直、不得重疊，不得卷曲、扭結，相鄰的兩幅土工格柵需搭接0.2m，并沿路基橫向?qū)ν凉じ駯糯罱硬糠置扛?米用8號鐵絲進行穿插連接，并在鋪設的格柵上，每隔1.5-2m用U型釘固定于地面。

（4）一層土工格柵鋪好后，開始填設二層0.2m厚的中（粗）砂，方法：汽車運砂到工地卸于路基一側，而后用推土機向前趕推，先把路基兩側2米范圍內填筑0.1m后，把一層土工格柵折翻上來再填上0.1米的中（粗）砂，禁止兩側向中間填筑和推進，禁止各種機械在沒有填筑中（粗）砂的土工格柵上通行作業，這樣能保證土工格柵平整，不起鼓，不起皺，待二層中（粗）砂平整后，要進行水平測量，防止填筑厚度不均勻，待抄平無誤后用25T振動壓路機靜壓兩遍。

（5）二層土工格柵施工方法同一層方法一樣，再填筑0.3m的中（粗）砂，填筑方法同一層一樣，用25T壓路機靜壓兩遍后，這樣路基基底加固就處理完畢。

（6）在第三層中（粗）砂碾壓好后，沿線路縱向在邊坡兩側各鋪設土工格柵兩幅，搭接0.16m，并用同樣方法連接好，然后開始土方施工作業，鋪設土工格柵進行邊坡防護，須每層測量出鋪設的邊線，每側要保證邊坡整修后土工格柵埋于邊坡內0.10m。

（7）邊坡土工格柵每填筑兩層土，即厚度0.8m時就需兩側同時鋪設一層土工格柵，然后以此類推，直至鋪到路肩表面土下。

（8）路基填筑好后，及時進行邊坡整修，并進行坡腳的干砌片石防護，對該段路基除每側加寬0.3m外，并預留百分之一點五的沉落量。

技術規程

在由交通部頒發的《公路合成材料應用》中指出，應對路面防裂首推玻纖土工格柵，可減少或延緩裂紋反射的數量，減少瀝青路面的車轍，可提高半剛性基層的耐疲勞壽命。

1.舊瀝青砼路面嚴重開裂，加筋增強新瀝青面層，防治病害。

2.水泥砼路面改建復合式路面，制約板塊收縮等引起反射裂縫。

3.道路拓改工程，防治新老結合部及不均勻沉降下而造成裂紋。

4.軟土基加筋處理，利于軟土析水固結，有效制約沉降，均勻應力分布，增強路基整體強度。

5.新建道路半剛性基層產生收縮裂縫，加筋增強防止基層裂縫反射而引起路面裂縫。

工程作用

1、強度大、蠕變小、適應各類環境土壤，完全可以滿足高等級公路中的高大擋墻使用。

2、能有效的提高加筋承載面的嵌鎖、咬合作用、較大程度的增強地基的承載力、有效的約束土體的側向位移，增強地基穩固性能。

3、與傳統格柵相比更具有強度大、承載力強、抗腐蝕、防老化、摩擦系數大、孔眼均勻、施工方便、使用壽命長等特點。

4、更適應于深海作業、堤岸加固，從根本上解決了其他材料做石籠因長期受海水沖蝕而造成的強度低、耐腐蝕性能差、使用壽命短等技術難題。

5、能有效的避免在施工過程中被機具碾壓、破壞而造成的施工損傷

應用領域

1.、適用于各種公路、鐵路、機場的路基增強路面增強。 2、適用于大型停車場和碼頭貨場等承載的地基增強。

3、適用鐵路、公路的邊坡防護。

4、適用的涵洞增強。

5、適用于單向拉伸土工格柵增強后的土坡的二次增強，進一步增強土坡，防止水土流失。

6、礦山、坑道加固。

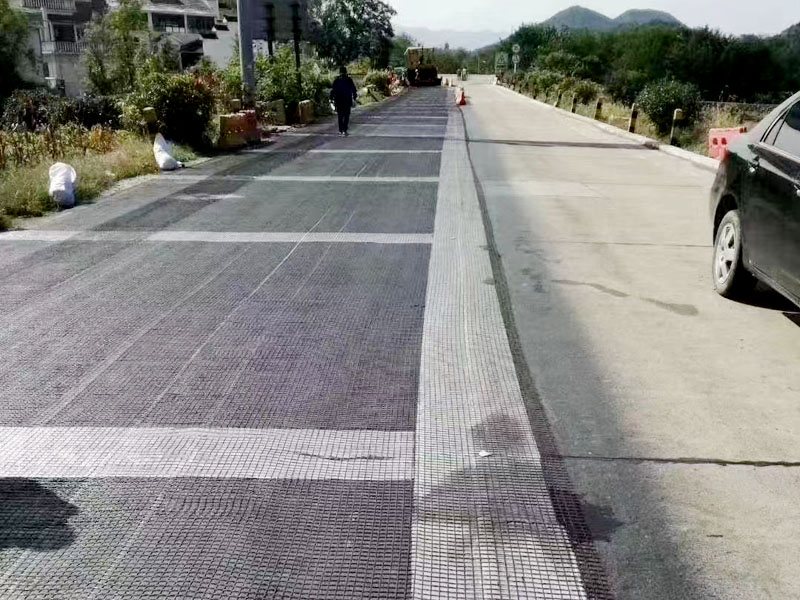

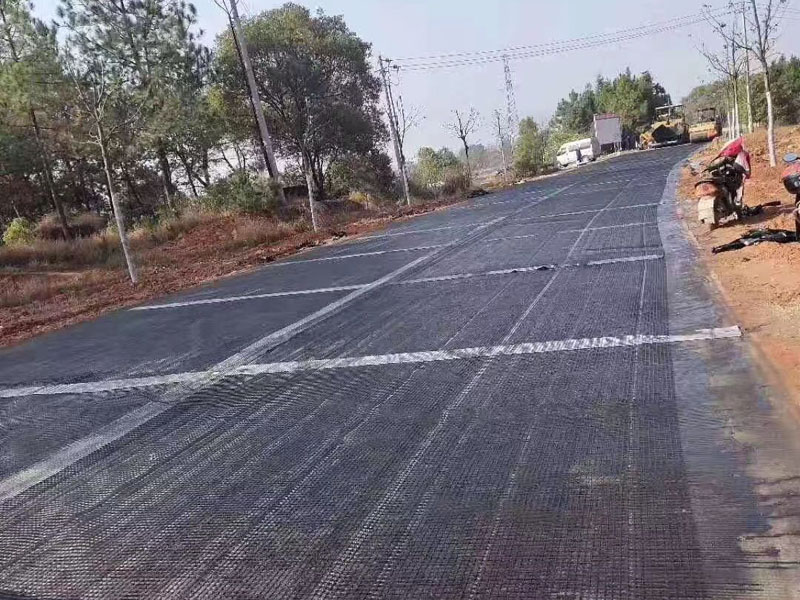

玻纖土工格柵的鋪筑面應較為平整，鋪筑層經驗收合格后，為防縱向歪斜現象，先按幅寬在鋪筑層劃出白線或掛線，即可開始鋪筑，然后用鐵釘固定格柵的端部（每米寬用釘8根，均勻距離固定），固定好格柵端部后，用鋪筑機將格柵緩緩向前拉鋪，每鋪10米長進行人工拉緊和調直一次，直至一卷格柵鋪完，再鋪下一卷，操作同前，鋪完一卷后用6T-10T的壓路機從起始點開始向前進方向碾壓一遍即可（如鋪筑在中面層上和找平層上，用鋼輥壓路機為宜；如格柵直接鋪在混凝土路面上，用膠輥壓路機為宜，）接鋪：以卷長為單位作為鋪設的段長，在應鋪格柵的段長內鋪滿以后，再整體檢查一次鋪筑質量，然后接著鋪筑下一段，下一段鋪筑時，格柵與格柵可以用10-15CM的搭接長度，并用鐵釘或木楔固定后繼續向前進方向鋪二段，依次類推，操作要求同前。
