抗裂貼

抗裂貼是一種滾卷式阻裂防水隔膜，它是由1.5mm或2mm厚的聚合物防水膜涂在抗皺抗重載型聚丙烯材料上，經(jīng)嚴(yán)格工藝碾壓復(fù)合在一起。

抗裂貼具有自粘性的層間抗裂、防水材料。這種結(jié)構(gòu)是將公路上單獨(dú)使用土工合成材料、應(yīng)力吸收層材料等幾種防裂、防水措施的有機(jī)結(jié)合，是當(dāng)前公路層間抗裂、防水材料的優(yōu)化組合升級產(chǎn)品。

簡介

抗裂貼主要用于高速公路、一般公路及城市道路路面基層的新建和養(yǎng)護(hù)工程。具有很高的抗拉強(qiáng)度，很好的韌性和表面黏度，適用于路面基層，可防止由于溫度影響及垂直荷載引起的裂縫反射到面層。

抗裂貼具有合理的多層結(jié)構(gòu)(2mm）

在鋪設(shè)熱瀝青混合料時(shí)，上層的高強(qiáng)度耐高溫織物不會發(fā)生高溫變形，確保能夠形成局部高強(qiáng)瀝青混合料結(jié)構(gòu)層；上涂層高聚物熱熔后從織物的縫隙中滲出，與瀝青混合料粘結(jié)非常好；下涂層有足夠量的高聚物在熔化后填充基面的坑洼，增強(qiáng)了與基面的粘結(jié)力，下涂層和胎基的穩(wěn)定性確保形成一層厚度相對均勻的復(fù)合夾層，起到抗裂防水的要求.

抗裂貼的作用機(jī)理

加筋作用

抗裂貼表面的高強(qiáng)度耐高溫織物具有較大抗拉強(qiáng)度，能有效抵抗層間裂縫處拉應(yīng)力，限制裂縫寬度發(fā)展，起到了加筋的作用，提高了瀝青路面局部結(jié)構(gòu)層的抗拉強(qiáng)度。

消能緩沖作用

抗裂貼中的聚合物是具有一定粘彈性的材料，并有良好的低溫柔韌性，鋪設(shè)在瀝青路面層間，相當(dāng)于設(shè)置了在一定的低溫條件下也具有良好粘彈性的復(fù)合層，裂縫處的拉應(yīng)力通過良好粘彈性復(fù)合層的擴(kuò)展并逐漸衰減到更寬范圍，能起到吸收拉伸能量的作用。

隔水防滲作用

抗裂貼鋪設(shè)在層間裂縫表面，形成一個(gè)完整的隔水防滲層，可隔斷雨雪水下滲路徑，從而減少路面水損害。

自粘性能

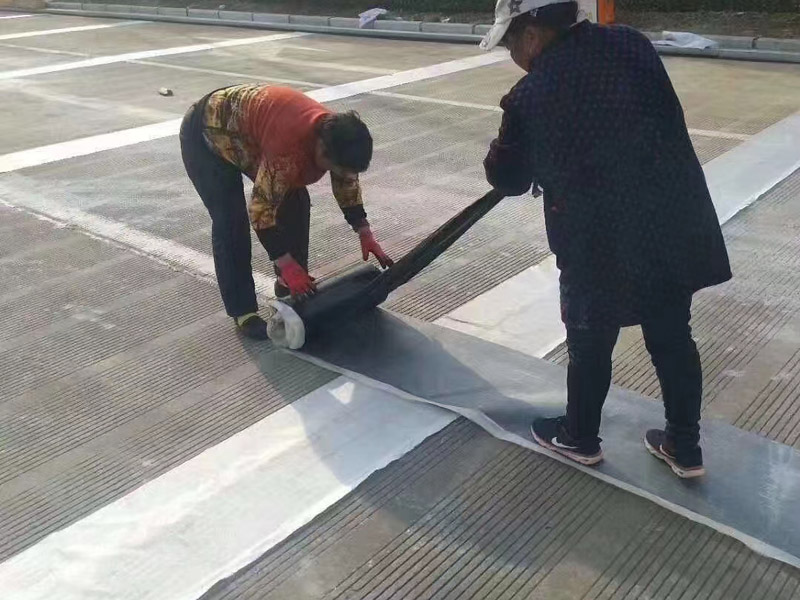

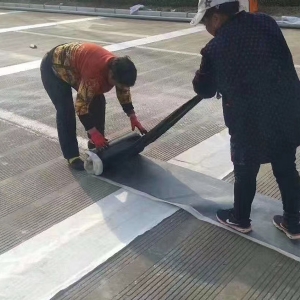

該產(chǎn)品具有自粘性，施工很方便，揭去隔離膜后直接粘結(jié)到裂縫部位，采用小型壓實(shí)設(shè)備穩(wěn)壓后，與路面粘結(jié)更加牢固，無推移，能夠滿足上層瀝青混合料攤鋪施工要求。

將抗裂貼貼于產(chǎn)生裂縫或剝落的瀝青混凝土面，能減少并阻隔其作用于路面的溫縮應(yīng)力，因此也減少了裂縫反射穿過面層的趨勢，鋪設(shè)與路面因其將基層與上部磨耗層隔離開來，從而使上面層免受多向位移及剪切應(yīng)力的影響，用于公路、橋梁、機(jī)場。

使用方法

表面處理

1、須除去粘附表面的灰塵和水等雜物，保持路面干燥清潔。

2、 寬度在5—19mm之間的裂（接）縫，須將其清理干凈，并用密封膠填充。

3、 寬度在19—50mm之間的裂（接）縫及下陷區(qū)域，須將其清理干凈，用膠砂、密封膠或?yàn)r青混合料充填并壓實(shí)至現(xiàn)有高度。

4、寬度超過50mm的裂縫或坑槽，須先將其清理干凈，然后用膠砂或熱瀝青混合料填充并壓實(shí)至現(xiàn)有高度。

5、對于高度不同的裂（接）縫及下陷的區(qū)域，須進(jìn)行找平處理。

6、 對于橋面、路面的突起，須進(jìn)行清理或找平處理至平整。

環(huán)境狀況

1、應(yīng)在表層溫度等于或大于21℃的條件下使用。

2、如表層溫度低于10℃,建議使用溫火烤抗裂貼應(yīng)平整、不起皺、不翹邊。

3、在鋪設(shè)過程中若出現(xiàn)重疊時(shí)，重疊長度為50mm。不能超過兩層以上的重疊。

4、建議在鋪設(shè)高分子抗裂貼后用膠輪滾筒進(jìn)行滾壓至少三遍。

5、鋪設(shè)完成后車輛即可通行。但是，與上面層鋪設(shè)的間隔時(shí)間不應(yīng)超過24小時(shí)。

瀝青罩面

1、抗裂貼正確鋪設(shè)后，應(yīng)緊密結(jié)合上面層的施工，避免受潮和雨淋。

2、鋪設(shè)抗裂貼后，可以按熱瀝青混合料的施工規(guī)范，撒布乳化瀝青等粘層油，為防止車輛或攤鋪機(jī)粘結(jié)抗裂貼，可在抗裂貼上撒些細(xì)粒碎石或混合料。

3、在抗裂貼上鋪設(shè)熱瀝青混合料的厚度應(yīng)大于40mm。

技術(shù)指標(biāo)
